Name: Construção de pontes de estruturas pré-fabricadas de aço da norma ASTM
Brand: Juhe
SKU: Q355, Q420, A490
Price: 25.00 USD
Availability: InStock
Rating: 5 (120 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Padrão: ASTM

Grau: Aço

Tipo: Pesado, pesado.

Aplicação: Agricultura siderúrgica, Estruturas de aço

Tolerância: ± 1%

Serviço de tratamento: Forças de pressão, de pressão, de pressão, de pressão

Tempo de entrega: 15 a 21 dias

Materiais: Q355 /Classe 350/ASTM A992

Estrutura principal: De aço ou de açoite

Garantia: Mais de 50 anos

Software de Deisgn: Auto CAD, Tekla, PKPM

Comprimento total: 15 m- 60 m ou outros

Largura: Faixa única 4,2 m, faixa dupla 7,35 m

Carga: HS15-HS25 ou outros

Porto: Qingdao Tianjin

Destacar:

Estrutura de aço pré-fabricada ASTM

ponte de estrutura de aço padrão astm

q355 ponte de estruturas de aço

Informação básica

Lugar de origem: Shandong, China

Marca: Juhe

Número do modelo: Q355, Q420, A490

Condições de Pagamento e Envio

Detalhes da embalagem: Armazém de estruturas de aço/atelier de aço/barracão de cabides metálicos:<br/>1Os componentes de aç

Habilidade da fonte: De 20000 toneladas/toneladas por Mês

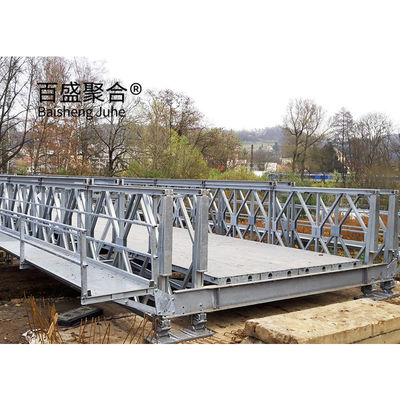

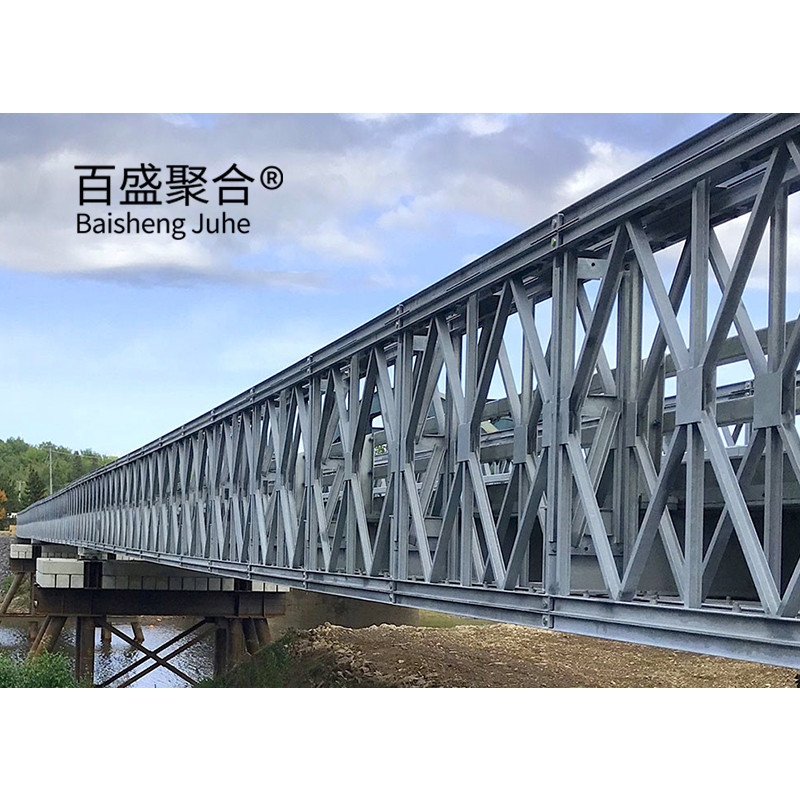

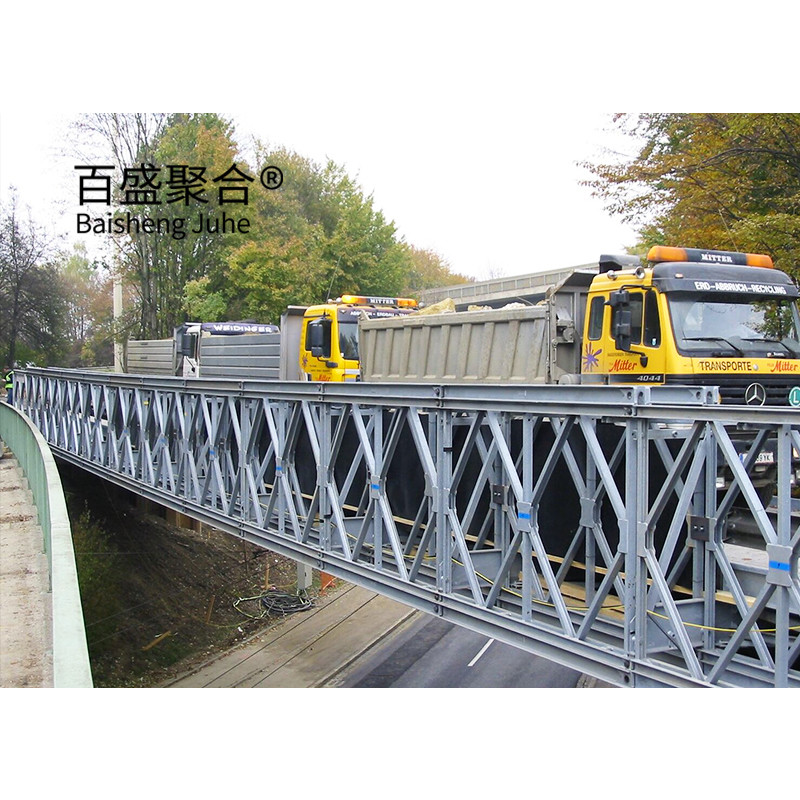

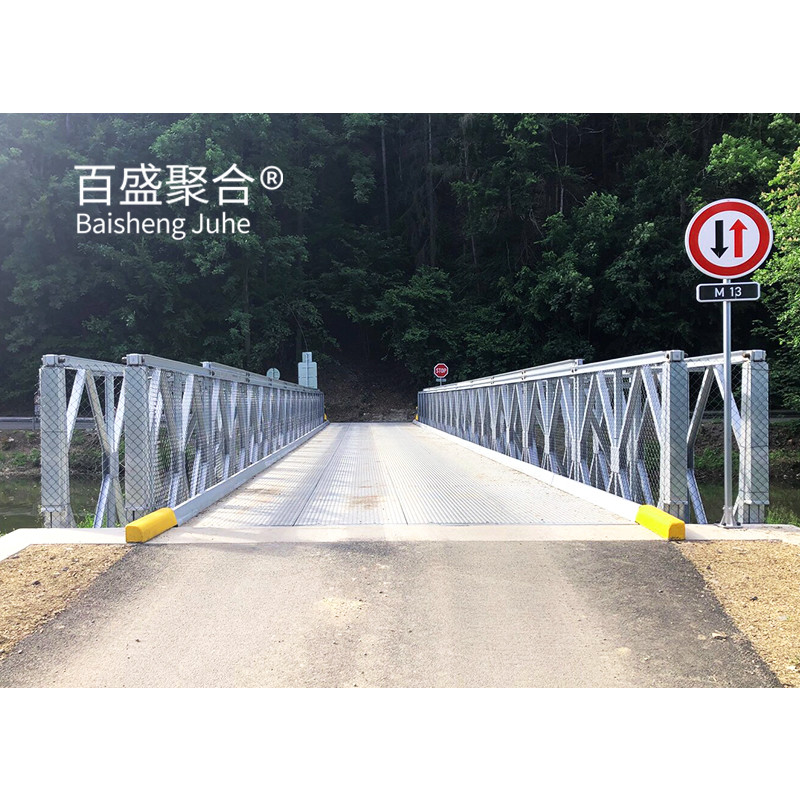

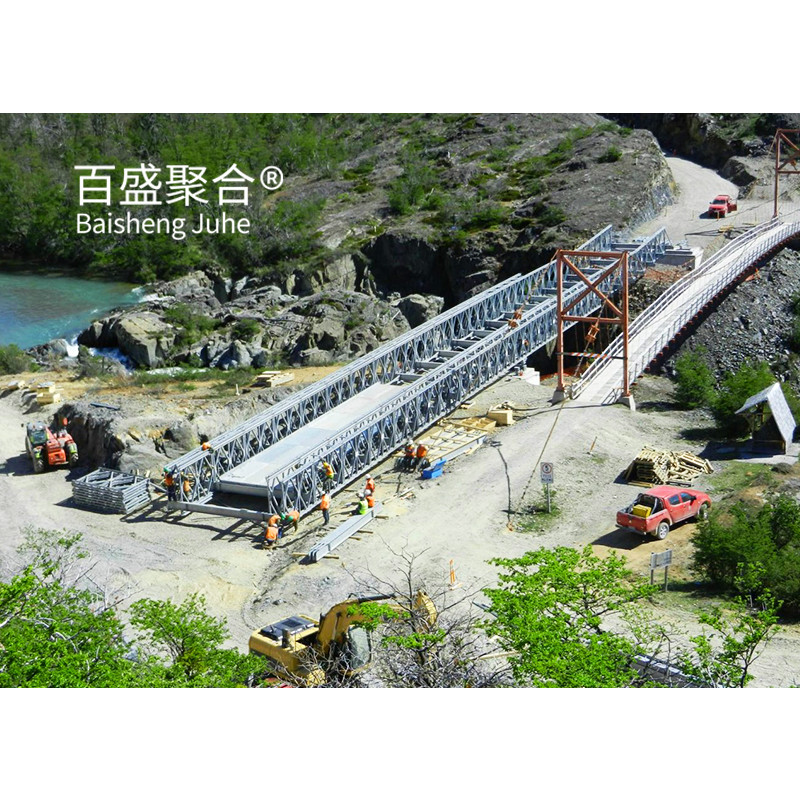

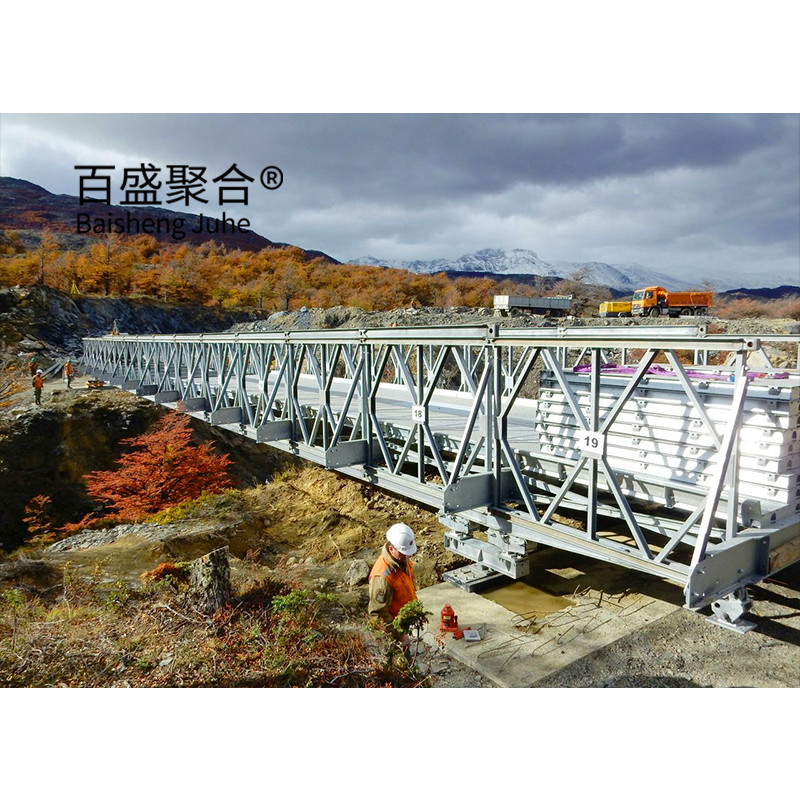

Galeria

Construção de pontes de estruturas pré-fabricadas de aço da norma ASTM

Descrição de produto

Construção de pontes de estruturas pré-fabricadas de aço da norma ASTM para e ± 1% Tolerância

Descrição dos produtos

Construção de pontes de estruturas pré-fabricadas de aço para construção de pontes

A ponte de aço Bailey é também chamada de ponte de aço portátil, ponte de painel, ponte modular, ponte de truss de aço ou ponte temporária com pedestre.

Bailey Bridges which are portable steel bridge have been widely used in various fields, its most important feature is to achieve a variety of spans, bear carrying capacity, light and handy components As pontes de aço portáteis têm sido amplamente utilizadas em vários campos, e sua característica mais importante é alcançar uma variedade de comprimentos, capacidade de carga, componentes leves e úteis.,Easy to dismantle and strong adaptability can be quickly completed with simple tools and manpower (fácil de desmontar e forte adaptabilidade pode ser rapidamente concluída com ferramentas simples e mão-de-obra).

Features of Steel Truss Bailey Bridge (Ponte de aço com trussas de aço)

·Estrutura simples

Uma ponte Bailey é principalmente composta de três partes, os painéis formam duas paredes laterais, o transom conecta os painéis em dois lados, e a ponte Bailey é construída em dois laterais.
E o deck é geralmente feito de aço ou madeira colocando no transom.

·Few components (Few componentes)

Except for the main parts like panel, transom and deck, only a few components are needed such as frames, end post, braces, chord
Reforço, rolamento, baseplate, etc.

·Peso leve

O peso de toda a ponte é muito mais leve do que o de outros tipos de pontes.

·Fácil e rápido de construir

Com ferramentas simples e pinos, você pode combinar uma ponte facilmente.

·Transporte conveniente

O carro é fácil de montar e desmontar, o carro é leve, o caminhão comum pode fazer o trabalho de transporte.

·Utilização versátil

Uma ponte Bailey tem múltiplas aplicações, não apenas como uma ponte.

- Não, não.	Força interna	estrutura forma
				modelo não reforçado							modelo reforçado
				SS	D.S.	TS	QS	SSR	RDS	TSR	QSR
200	Momento de truss padrão (kN.m)	1034.3	2027.2	2978.8	3930.3	2165.4	4244.2	6236.4	8228.6
200	Tesoura de truss padrão (kN)	222.1	435.3	639.6	843.9	222.1	435.3	639.6	843.9
201	High bending truss moment (kN.m)	1593.2	3122.8	4585.5	6054.3	3335.8	6538.2	9607.1	12676.1
202	High bending truss shear (kN)	348	696	1044	1392	348	696	1044	1392
203	Força de cisalhamento de trussas de cisalhamento super altas (kN)	509.8	999.2	1468.2	1937.2	509.8	999.2	1468.2	1937.2

ZB200 Table of geometric characteristics of truss bridge (Tabela de características geométricas de pontes de truss)
Estrutura	características geométricas
Estrutura		características geométricas	Área de chord (cm)²)	Propriedades de secção ((cm)³)	Momento de inércia (cm)⁴)
ss	SS	25.48	5437	580174
ss		SSR	50.96	10875	1160348
D.S.	D.S.	50.96	10875	1160348
		DSR1	76.44	16312	1740522
		DSR2	101.92	21750	2320696
TS	TS	76.44	16312	1740522
		TSR2	127.4	27185	2900870
		TSR3	152.88	32625	3481044
QS	QS	101.92	21750	2320696
		QSR3	178.36	38059	4061218
		QSR4	203.84	43500	4641392

Detalhes técnicos

O painel da ponte Bailey é composto por painéis, pinos, post end, etc. O bolt, chord reinforcement, truss bolt e chord bolt.
Comprising upper & lower chord member, montant and raker welded. One end of the upper & lower chord member is female, and the other end is male, both with pin hole.Insira a extremidade masculina de um truss na extremidade feminina do outroFunção do truss: O buraco de parafuso do membro do chord é usado para espalhar o deck duplo ou a ponte reforçada.Por inserir o parafuso ou parafuso membro do chord no buraco do parafuso do membro do chord, so as to connect the dual deck truss or the truss and reinforced chord member; brace hole is used for installing brace, while the truss is used as girder, use the two middle holes;enquanto usado como pés de ponteUse the two end holes, so as to strengthen the connection of two rows of trusses; wind bracing hole is used for connecting the sway brace; brace hole on end montant is used for installing brace; use the two end holes, so as to strengthen the connection of two rows of trusses; wind bracing hole is used for connecting the sway braceraker e yoke plateExistem quatro pads de transom, com bolto nele para limitar a posição do transom.

Componentes de Bailey Bridge

Por que escolher-nos para oferecer construção de estruturas de aço:

1.Temos um grupo de engenheiros profissionais, a maioria dos quais tem mais de 10 anos de experiência no campo da arquitetura.instalação e assim por dianteO pessoal de trabalho tem excelentes competências. Alguns deles tinham ajudado clientes a instalar o armazém em todo o mundo.

2Oferecemos um serviço único. desenho de construção, folha de cálculo será oferecido para ajudá-lo a obter a permissão de construção. projeto de fundação pode ser feito gratuitamente se você precisar.Podemos fazer desenhos 3D para mostrar a vistaO que é mais, os desenhos de instalação serão oferecidos e a coluna de estrutura de aço, as vigas serão marcadas com número para ajudá-lo a instalar.

3Enviaremos para você parafusos extras, pinças, painéis, caso haja algum dano na instalação.

4A eficiência é a nossa busca, todas as perguntas, e-mails serão respondidos imediatamente, todas as perguntas serão atendidas com atenção.

5Também possuímos mais de 40 conjuntos de grandes equipamentos de processamento precisos e avançados no mercado interno, incluindo grandes máquinas de planilha de pórtico, máquinas automáticas de soldagem por arco submerso,máquinas de montagem, cortadores, máquinas de explosão e em breve.

6Ofereceremos detalhes da lista de embalagens para cada contentor quando for carregado para que seja mais fácil descarregá-lo.

7"A personalidade moral decide a qualidade do produto". é a nossa garantia para os produtos. "Os clientes vêm em primeiro lugar". é a nossa busca eterna. Acredite na sua escolha, dar-lhe-emos uma resposta satisfeita.

Estrutura de aço

Shandong Juhe Steel Co. LTD

_{Foi fundada em 2013. Após mais de 10 anos de desenvolvimento constante, tornou-se agora uma empresa privada internacional de alta tecnologia, diversificada e orientada para a exportação, integrando pesquisa e desenvolvimento.Projeto, produção, instalação e construção e serviços. empresas de fabricação na China, também tem engenharia de isolamento anti-corrosião à prova d'água, engenharia de parede de cortina de construção,qualificação de engenharia de edifícios, será incluído na base de produção de modernização da indústria da construção na província de Shandong.A competitividade fundamental da empresa decorre da busca incessante de avanços tecnológicosAgora, há mais de 100 pessoal técnico sênior de vários tipos, e muitas universidades e instituições de pesquisa científica para estabelecer relações de cooperação.Com a ajuda de recursos intelectuais internos e externos, apoiando-nos na estrutura de aço, continuamos a inovar em vários aspectos e a alcançar novos avanços.}

Álbum do Cliente

Perguntas frequentes

Q1: Quanto tempo demora para chegar ao meu edifício?R: Os prazos variam, mas normalmente 2 semanas para desenhos e 6-8 semanas para entrega (dependendo da complexidade)Q2: Quais são as características da Steel Bailey Bridge?A: 1-Durable and with long lifespan. 2-Short construction period than concrete and wooden building. 3-Low cost and reusable. 4-High strength and light weight, has good seismic performance.5- Amplamente utilizado para edifícios polivalentesA 6-Steel Bailey Bridge é forte, leve e pode ser rapidamente montada.P3: Por que escolher a JU HE?A: No JU HE, o cliente é a primeira prioridade.Temos mais de 10 anos de experiência em construção de metaisNós também somos fabricantes muito respeitáveis e podemos responder às suas perguntas sobre qualquer projeto de construção. Nós nos preocupamos com suas necessidades e valorizamos seu negócio.Q4: Como posso obter a cotação do projecto?R: Se você tem o desenho, podemos oferecer-lhe a nossa cotação de acordo. Se você não tem um projeto, nosso engenheiro irá projetar para você confirmar. E então oferecer-lhe uma cotação.Q5: Você oferece serviço de design para nós?R: Sim, podemos fornecer desenhos completos de soluções conforme seus requisitos. Usando AutoCAD, PKPM, MTS, 3D3S, Tarch, Tekla Structures (aço X) e etc.Podemos projetar edifícios industriais complexos como edifícios de escritóriosO que você precisa saber é que a maioria das pessoas não tem acesso a internet.Q6: Você fornece amostras?R: Sim, poderíamos oferecer a amostra gratuitamente, mas não pagar o custo de transporte.Q7: Quais são os seus termos de pagamento?A: L/C, T/T e Western Union.Q8: Como é o seu controle de qualidade?A: Temos nossa própria equipe de controle de qualidade profissional com rica experiência e equipamentos avançados de inspeção.P9: Pode fornecer ajuda na instalação?R: Nós forneceremos fotos e vídeos de instruções detalhadas para você. Se for necessário, enviaremos engenheiros profissionais para fazer a orientação de construção,e alguns trabalhadores qualificados para ajudar na instalaçãoNo entanto, a taxa de visto, bilhetes de avião, alojamento, salários serão fornecidos pelos compradores.
